VCAという語を見ると、何となく「電圧で何かを動かす回路らしい」とは分かっていても、実際に何を制御しているのかを曖昧に覚えていることは少なくありません。特に、VCRを利用するという説明まで出てくると、「抵抗を変える話なのか」「音量を変える話なのか」が頭の中で混ざりやすくなります。
今回のポイントは、VCAという名前だけを丸暗記することではなく、直流電圧で何を動かし、その結果として音がどう扱われるのかを結びつけて理解することです。ここが整理できると、コンプレッサーやオートメーションのようなレベル制御の考え方もつながりやすくなります。
一見すると語句を当てるだけの問題ですが、VCRとVCAの役割の違いを曖昧にしたままだと、位相や音場のような別の概念まで選びかねません。基礎を確認しつつ、今回の論点を中心に整理していきましょう。
それでは、まず問題を解いてみましょう
目次
過去問｜2024年ステップⅠ 第16問
今回の問題は、サウンドレコーディング技術認定試験【2024年 ステップⅠ 第16問】をベースに、学習用として一部アレンジして出題しています。
このテーマは定番なので、考え方ごと押さえておくと応用が利きます。
問題＝答え｜暗記用ワンフレーズ
VCAが直流電圧で制御するもの＝ゲイン
※レベル制御の中心
本回の学習ゴール
・VCAが何を制御する回路かを一言で説明できる
・VCRとVCAの役割の違いを整理して説明できる
・位相・音場・残響のような別概念と区別できる
対話講義（Q&A）｜VCAとは何か
タカミックス
先生、ゲインっていう言葉自体は分かるんです。音をどれだけ大きく扱うかに関わるものですよね。
サウンド先生
その理解でいいよ。まずゲインは、信号をどれだけ増減させるかという量だと考えればいい。音量つまみと完全に同じではないけれど、音の大きさに関わる制御だと捉えると入りやすい。
タカミックス
じゃあVCAは、そのゲインを動かす回路なんですか？
サウンド先生
その通り。VCAはボルテージ・コントロールド・アンプリファイアー（Voltage Controlled Amplifier）の略で、直流電圧によってゲインを制御できる回路なんだ。
タカミックス
でも問題文には、VCRを利用すると書いてありますよね。VCRって、前に電圧で抵抗値を変えられるものとして学びました。そこから、どうしてゲイン制御につながるんですか？
サウンド先生
そこが今回の論点だね。VCRは、電圧によって抵抗の大きさを変えられる仕組みだ。回路の中では、その抵抗変化を利用して信号の増減量、つまりゲインを動かせる。だからVCRは部品や仕組みの側、VCAはその仕組みを使ってゲイン制御を行う回路の側、と整理すると分かりやすい。
タカミックス
なるほど。抵抗を直接答えるんじゃなくて、回路として最終的に何をコントロールしているかを見るべきなんですね。
サウンド先生
その通り。問題は「VCRで何が変わるか」ではなく、「VCAが直流電圧で何を制御する回路か」を聞いている。だから答えはゲインになる。
タカミックス
つまり、VCRは中で使われる仕組み、VCAの役割はゲイン制御、と考えれば答えにたどり着けるわけですね。
サウンド先生
その理解で大丈夫だよ。
詳しい解説｜なぜその答えになるのか
まず結論から言うと、この問題の正解はゲインです。
判断の最短ルートはシンプルです。
VCAは「Voltage Controlled Amplifier」の略で、直訳すると「電圧制御増幅器」です。ここで増幅器とある以上、制御対象の中心は信号の増減量、つまりゲインになります。
今回やや紛らわしいのは、問題文にVCRが出てくる点です。

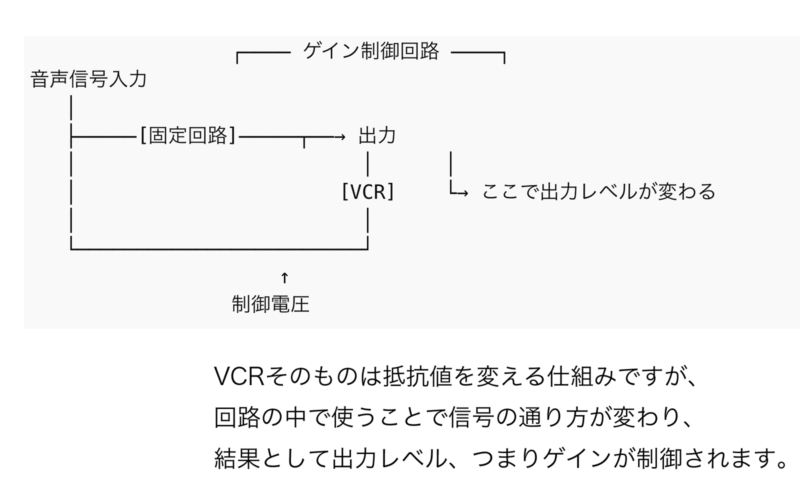

VCRはボルテージ・コントロールド・レジスター（Voltage Controlled Resistor）で、直流電圧によって抵抗値を変化させる仕組みです。これ自体は「抵抗を変えるもの」ですが、その仕組みを回路内で使うことで、信号レベルの増減をコントロールできます。そこまで含めた回路として見たものがVCAです。
つまり、整理するとこうなります。
- VCR＝電圧によって抵抗値を変える仕組み
- VCA＝その仕組みを利用してゲインを制御する回路
この2つを混同すると、「答えは抵抗では？」という方向に引っ張られます。しかし問題が聞いているのは、あくまでVCAが何を制御するかです。したがって答えはゲインになります。
ここでいうゲインは、単に耳で感じる「音量」とだけ考えるより、信号の大きさをどれだけ増減させるかという回路的な量として捉えるほうが正確です。結果として聴感上の大きさにも関わりますが、問題の本質は「音が大きく聞こえるか」ではなく、「回路が信号レベルをどう扱うか」にあります。
中級者向けに少し補足すると、VCAはコンプレッサー、リミッター、オートメーション制御など、レベル制御が必要な場面で重要になります。ここでのポイントは、音声信号そのものを直接手で回すのではなく、直流の制御電圧によってゲインを動かせる点です。だから、一定条件で自動的にレベルを変える処理と相性がよいわけです。
他の選択肢が誤りな理由
- 位相
位相は波のタイミングやずれに関わる概念です。VCAの基本役割は位相制御ではなく、信号レベルの増減、つまりゲイン制御です。
- 音場
音場は空間的な広がりや定位、響きの印象に関わる概念です。VCA単体の定義として音場を制御する回路とは言いません。
- 残響
残響は音が空間内で減衰しながら残る現象です。これは主にリバーブや空間音響の話であり、VCAの定義そのものではありません。
実務・DTMへの応用
この知識は、コンプレッサーを理解するときに特に役立ちます。コンプレッサーはしきい値を超えた信号に対してレベルを下げますが、その中で何が動いているかを見れば、結局はゲイン制御です。VCA型コンプレッサーという言い方が出てきたときも、「電圧によってゲインをコントロールする系統なんだな」と理解しやすくなります。
DTM初心者がやりがちなミスの一つは、フェーダー、ボリューム、ゲイン、増幅回路を全部同じ感覚で捉えてしまうことです。もちろん最初はざっくりで構いませんが、今回のように「何を制御しているか」を分けて覚えると、プラグインの説明書きやアナログ機材の解説も読みやすくなります。
また、VCRとVCAの関係を押さえておくと、機材の説明文で「内部で何を使っているか」と「回路として何をしているか」を分けて読めるようになります。これは録音機材やダイナミクス系プラグインを理解するときに地味に効いてきます。
結論の整理
2024年 ステップⅠ 第16問の正解
ゲイン
一言まとめ
VCAは、直流電圧でゲインを制御する回路
